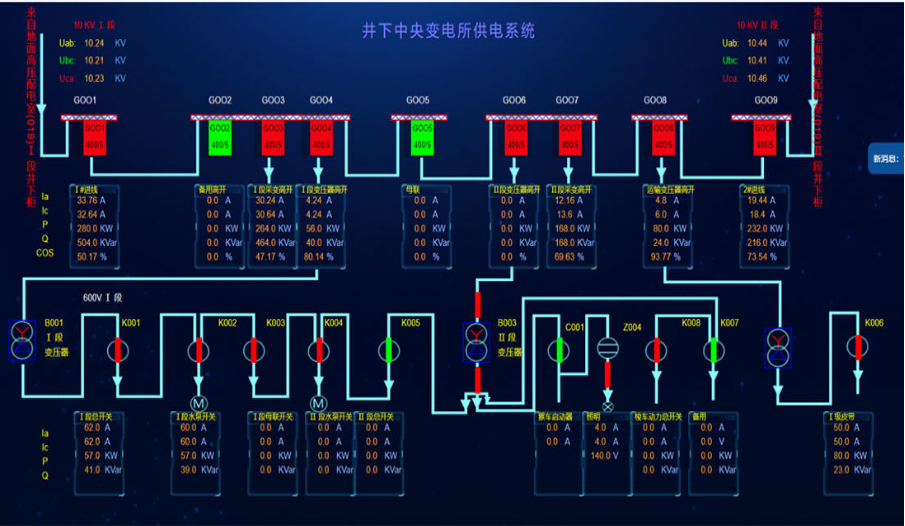

系統包括實時工藝流程圖顯示、用戶登錄、參數設置、系統監測管理、報警、實時曲線及歷史曲線、報表打印及上位管理機的管理功能等。

●采集運行過程的工藝參數、電氣參數，電氣設備運行狀態。

●在彩色監視器（LCD）顯示總設備運行圖，分段設備運行圖，工藝參數，電氣參數，電氣設備運行狀態。

●設定工藝參數、控制電氣設備。

●自動建立數據庫，保存工藝參數、電氣參數，電氣設備運行狀態、報警數據、故障數據，并自動生成工藝參數的趨勢曲線。管理人員通過對工藝曲線進行分析、研究，進一步改進工藝運行方案，提高生產效率。

按照控制程序?qū)に囘^程、電氣設備進行自動控制，同時采集工藝參數，電氣參數及電氣設備運行狀態。

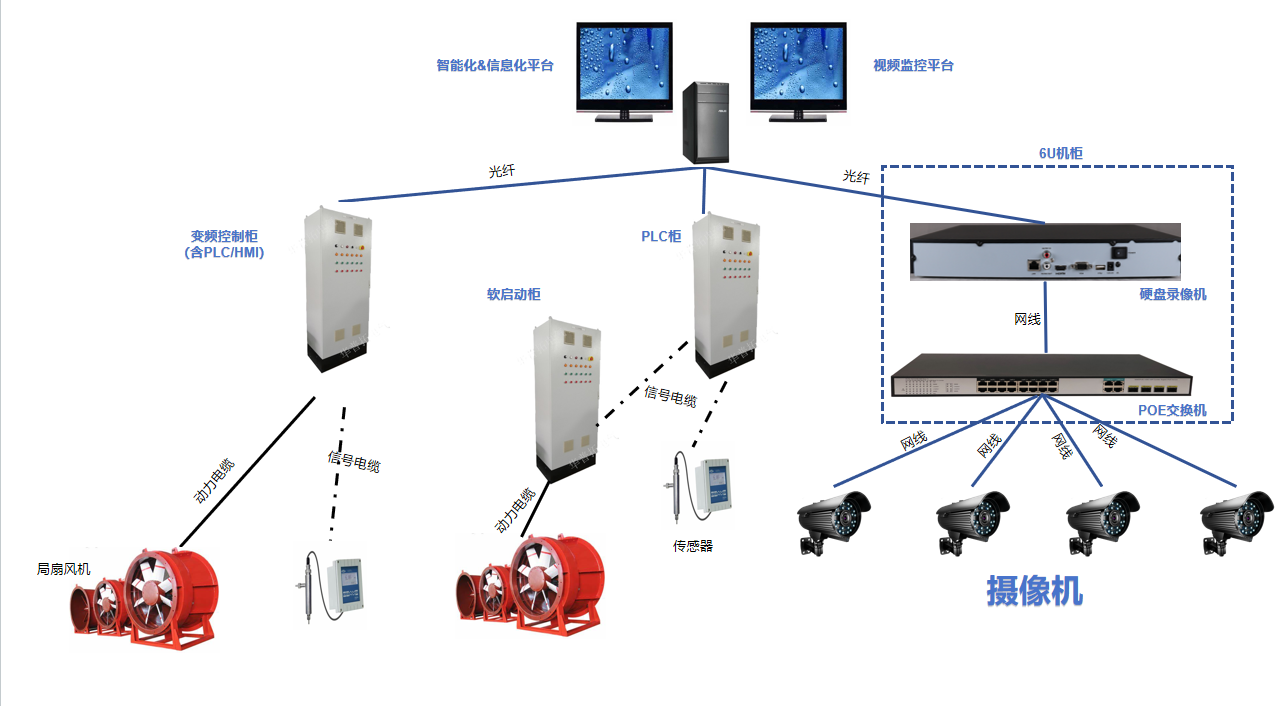

通過通信網絡與中央控制室的監控管理系統進行通信。向監控管理系統傳送數據，并接受監控管理系統發出的開停機命令。

在操作屏上顯示所轄工段的工藝流程圖，工藝參數，電氣參數，及設備運行狀態。通過設定工藝參數，控制電氣設備；觸摸屏含RFID/NFC刷卡功能，可通過不同人員編輯不同權限的功能，減少人員誤操作的概率；觸摸屏自帶語言報警功能，在發生故障時可發出設置好的報警聲音，提醒工作人員。

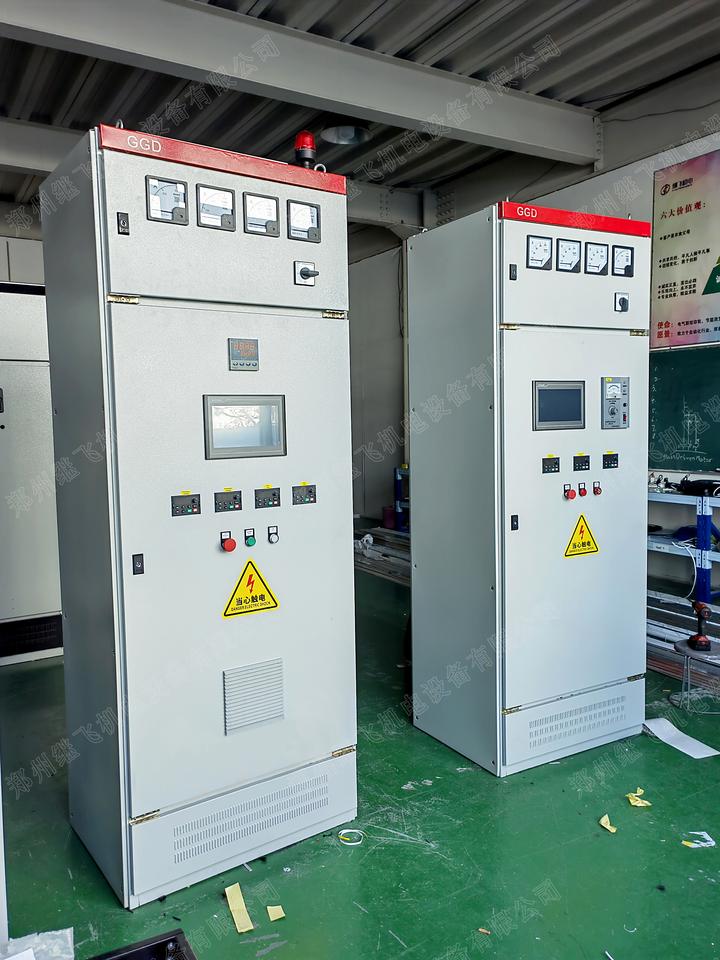

        根據控制需求選擇高性能的PLC模組，配置必要的輸入/輸出模塊及通訊接口。PLC模組需要連接到變頻器，接收傳感器信號，執行用戶編寫的控制邏輯、發出控制命令等。

        PLC編程是實現自動化控制的關鍵步驟。編寫的程序可確?？刂七壿嫷恼_性、高效性。這涉及到I/O配置、邏輯控制、數據處理等多個方面。PLC程序不僅能實現基本的控制功能，還能提供故障檢測、預警、數據統計等高級功能。

        人機交互界面（HMI）為操作人員提供了直觀方便的操作平臺。HMI設計應簡潔明了，使操作人員易于理解系統狀態、操作設備、查看歷史記錄和報警信息等。良好的HMI設計有助于減少操作錯誤，提高響應速度。

        可實現遠程管控功能，需要將PLC模組與中控室的監控系統進行無縫對接。這通常通過工業通訊網絡來實現，確保通訊的穩定性和安全性。在軟件層面，需要開發相應的遠程監控應用程序，使得管理人員可以在中控室對PLC控制柜進行實時監控與操作。
